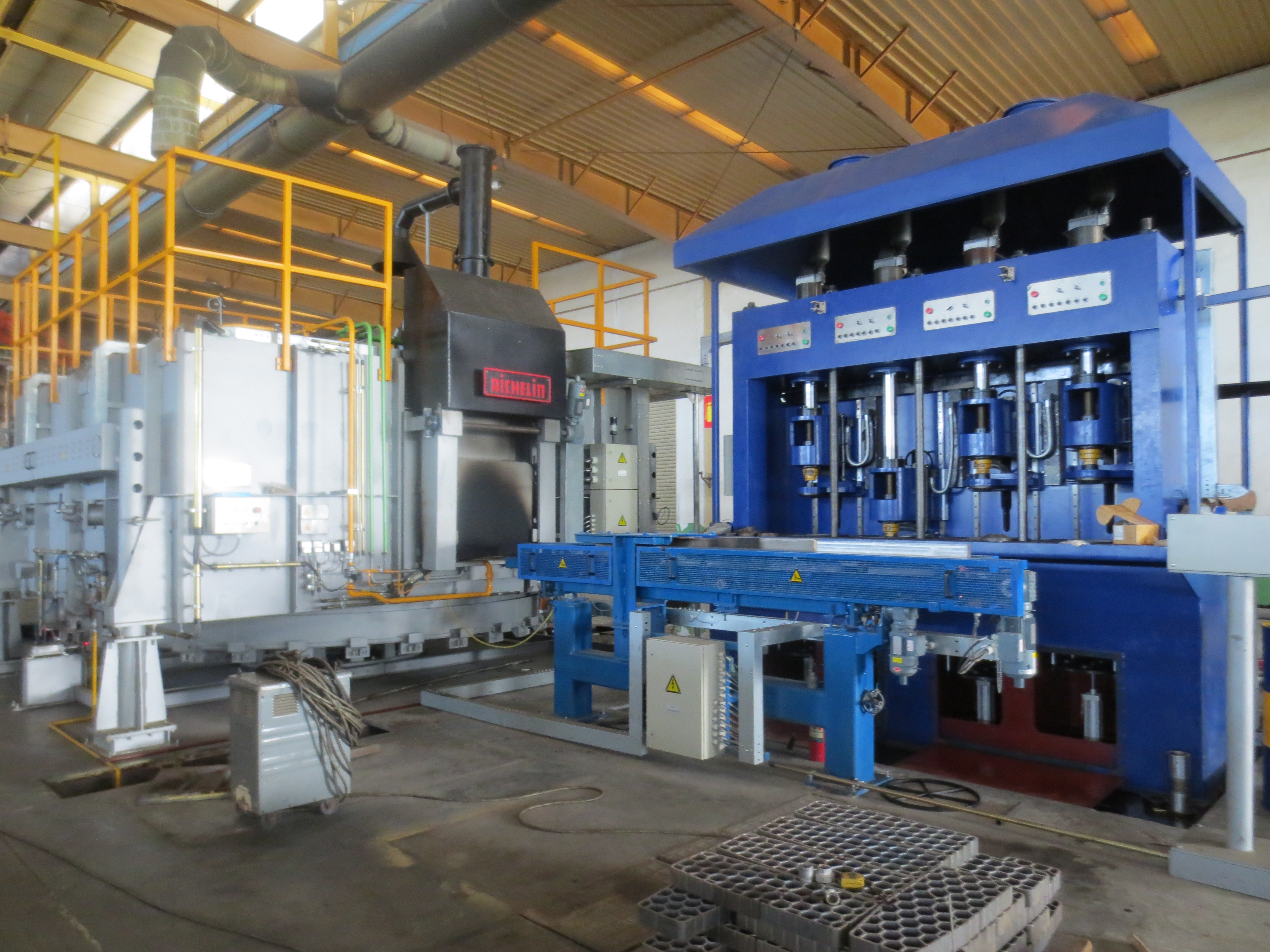

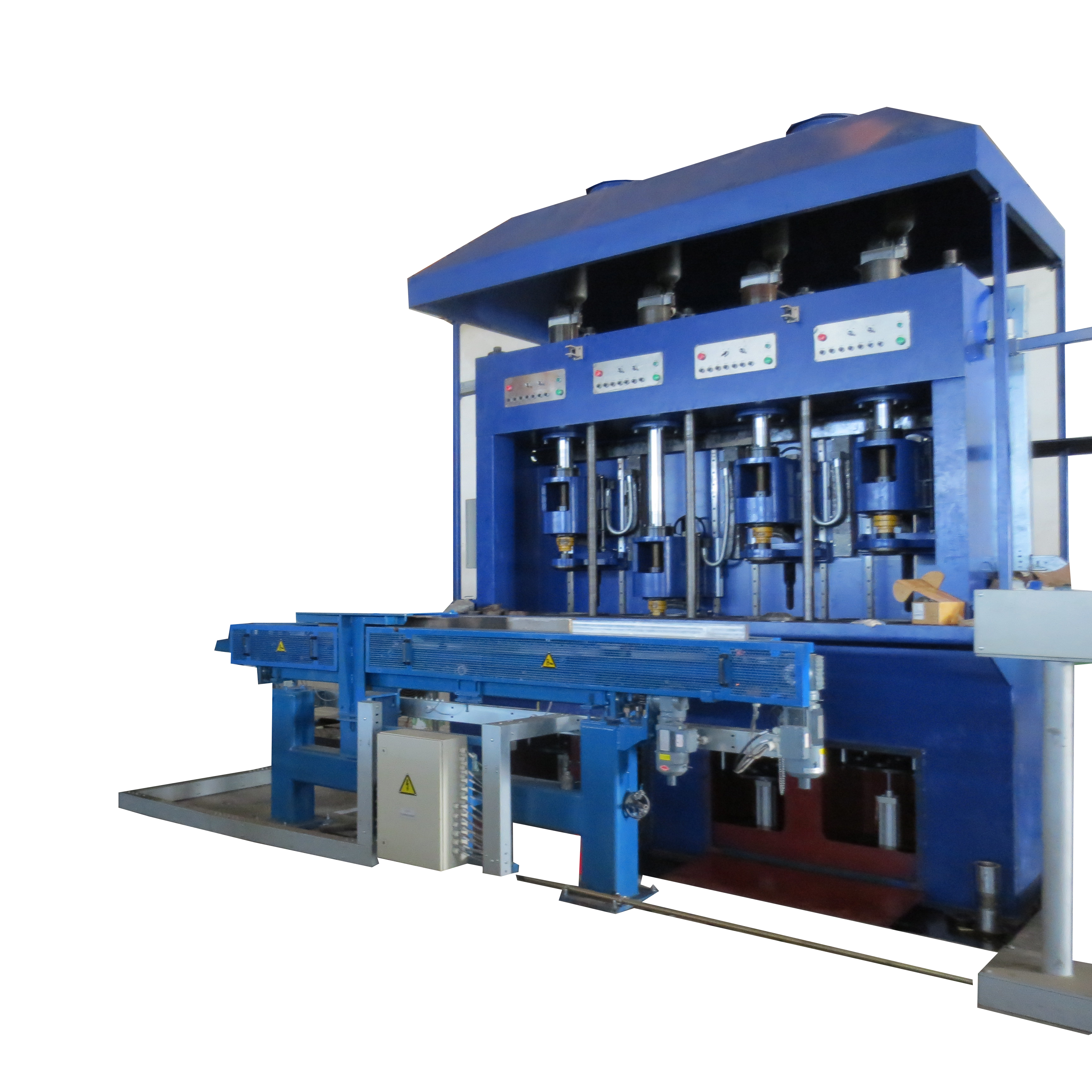

ZCJ-4SZ-400型四工位兼容式轴承淬火压床,是对渗碳钢轴承和透淬钢轴承内外套圈进行二次淬火的专用设备。该设备与加热炉配套使用,零件通过二次加热后迅速转移至淬火压床实施急速冷却,并在模具的限形作用下,有效阻止零件的涨缩,减小零件形变和畸变,从而使工件尺寸保持一致性和重复性,以达到控制轴承的热处理畸变和提升热处理质量的目的。淬火工件包括:单锥外圈、单锥内圈、双锥外圈、双锥内圈以及圆柱内外圈等。压床可进行自动/手动操作,PLC程序控制。
压床的主要功能及特点:
1) 压床设计有四个淬火工位,每工位可单独完成淬火;
2) 压床兼容透淬钢轴承和渗碳钢轴承套圈的淬火;
3) 采用人工上下料;
4) 工件外表面采用喷油圈喷淋冷却,内表面为中心喷油冷却;
5) 采用液压加力,淬火压力可调;
6) 渗碳钢工件采用分瓣模具定位内径和端面加压的方式,透淬钢工件采用伞形模具对压的方式。
设备主要数据
每次淬火零件数量 | 1-4件(四工位) |
淬火时间设定范围 | 0-99分钟可调 |
淬火油流量 | 淬火油泵采用变频器控制,流量可调 |
被淬火工件尺寸 | 直径ø70-ø400mm(外径) |
高度18-200mm |
