张力控制系统

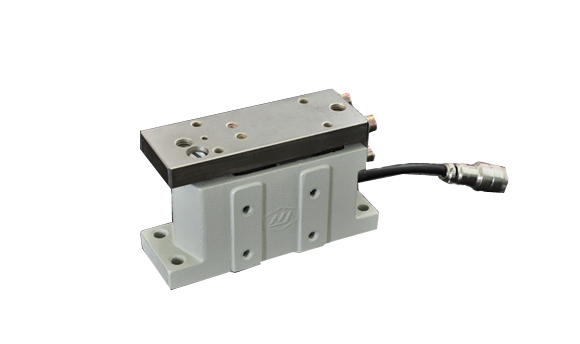

STS张力传感器

张力传感器是感受、检测张力的敏感器件。

STS型张力控制器是把张力变成微位移,再把微位移转换成微电压的器件。

主要技术指标:

额定负载:150N、300N、500N、1000N、2000 N (牛顿)

适用负荷方向:压迫或引升

安装方式:基座、悬挂、侧壁

连接电缆:4芯屏蔽电缆线(3—6m)

工作电源:5V(输入)/0~±200mV(输出)

适用环境:0—40℃

外形尺寸:134×48×78(mm)

重量:1.8Kg

选型

型号

负    荷   (N /牛顿)

电源

输   出

后缀

STS

50、150、 300、500、1000、2000

5VDC

0~±200mV







STS张力传感器:

    该张力传感器是通过导辊和轴承座施加负载,使板簧如下图形变,然后通过差动变压器检测出张力,由于板簧的位移量极小,大约±200um,故又称微位移型张力传感器。传感器采用差动变压器结构,温度稳定性好,线性度高。



功能特点

1、传感器直接采用进口高端套件组装,零点稳定,绝无力值漂移现象;与原装进口传感器品质相同,可与三菱公司LX-030TDLX-050TD等张力传感器互换。

2、当选型为--X型时,传感器输出标准变送信号,可直接将检测的张力信号输出给PLC

STS型张力传感器主要技术指标:








 STS-015

 STS-030

 STS-050

STS-100

STS-200

额定负荷

 150N

300N

500N

 1000N

 2000N

负荷方向

 拉压

拉压

拉压

拉压

拉压

安装方式

 基座、悬挂、侧挂

基座、悬挂、侧挂

基座、悬挂、侧挂

基座、悬挂、侧挂

 基座、悬挂、侧挂

连接电缆

4芯屏蔽电缆

工作电源

5V/20mA

5V/20mA

5V/20mA

5V/20mA

5V/20mA

输出信号

 ±150mV

 ±150mV

 ±150mV

±150mV

±150mV

 标准电流信号(0-20mA)可转化为0-5V0—10V的标准信号,输出信号为共阴极

 使用环境

 0-40cC

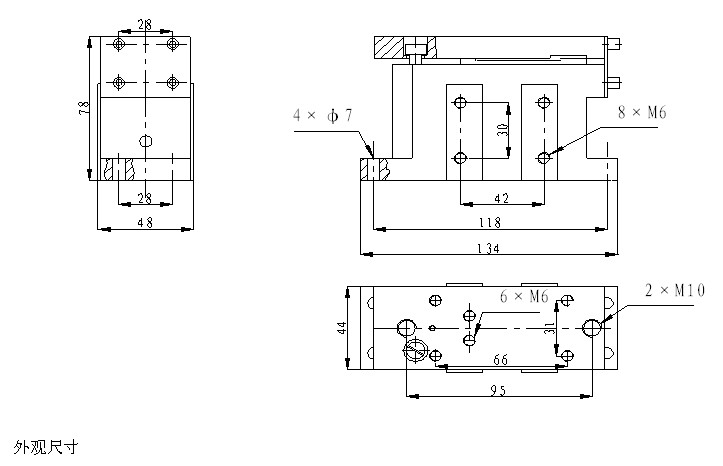

外形尺寸

134mmx48mmx78mm

重量

约1.8Kg
